氮化矽(Silicon Nitride/Si₃N₄)



氮化矽是一種耐熱、耐磨和抗化學腐蝕的非氧化物陶瓷材料,具有優異的機械、熱學和電學性能。

物理性能
比重(S.G): 3.2 g/cm³
孔隙率(Porosity): 小於 5%
維氏硬度(HV1 Hardness): 1600~1800 HV
彎曲強度(Flexural Strength): 800~1200 MPa
抗壓強度(Compressive Strength): 3000~4000 MPa
楊氏彈性模量(Young's Modulus): 3.0 x 10^11 Pa
斷裂韌性(Fracture Toughness): 6~8 MPam^1/2

熱性能
線性熱膨脹係數(Coefficient of Thermal Expansion):
40 ~ 400°C: 3.0 x 10^-6/°C
40 ~ 800°C: 3.3 x 10^-6/°C
熱傳導係數(Thermal Conductivity): 15~35 W/m·K
比熱(Specific Heat): 690 J/kg·K

電氣性能
熱衝擊/電阻介電強度(Dielectric Strength): 14~20 kV/mm
體積電阻率(Volume Resistivity):
20°C: > 10^14 Ω·cm
500°C: > 10^10 Ω·cm
介電常數(Permittivity) (1MHz): 7.8 C²/(N·m²)
介質損耗角(Dielectric Loss Angle) (1MHz): < 2 x 10^-4

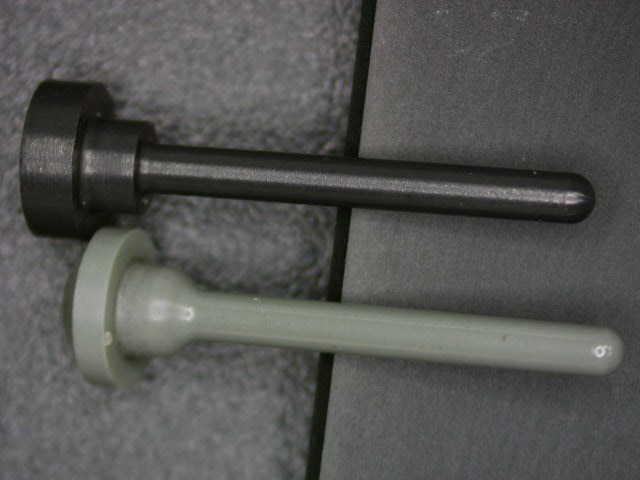

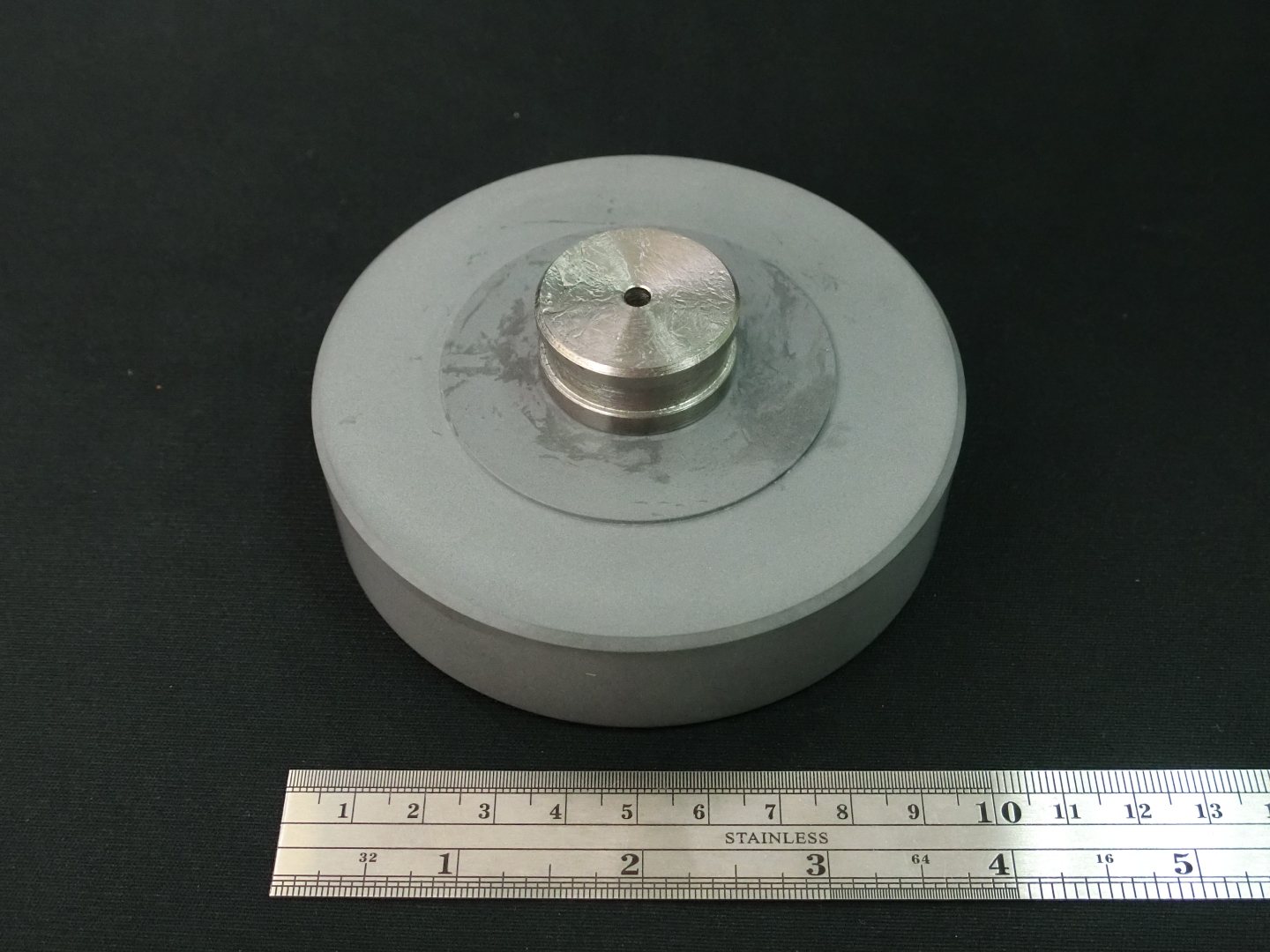

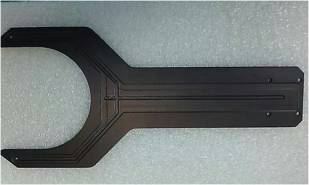

氮化矽同時也具有優良的耐腐蝕性和生物相容性,因此被廣泛應用於機械、航空航太、化工、生物醫學等領域。
